Optimisez le chauffage et la consommation d’énergie de votre bâtiment, en lien direct avec les températures de votre région
À choix : 15 stations météorologiques de Suisse occidentale
Les degrés-jours permettent de quantifier le froid extérieur. Pour connaître leur valeur durant chaque jour de chauffage pour une région donnée, on calcule l'écart entre la température intérieure du bâtiment chauffé (fixée à 20°C en Suisse*) et la température moyenne extérieure. Par exemple, si la température extérieure moyenne du 1er janvier vaut -2°C, les degrés-jours du 1er janvier se montent à 22°C. Et si la température extérieure moyenne du 5 mars vaut 6°C, les degrés-jours se montent à 14°C.
Pour un jour donné, on comptabilise des degrés-jours uniquement si la température moyenne extérieure a été inférieure ou égale à 12°C*. Ainsi, un jour dont la température moyenne vaut 11,9°C totalise 8,1 degrés-jours; mais un jour dont la température moyenne vaut 12,1°C totalise 0 (zéro) degrés-jours.
On peut totaliser les degrés-jours pour une période de 24h, pour une semaine entière (degrés-jours hebdomadaires), pour un mois entier (degrés-jours mensuels), ou pour toute une année (degrés-jours annuels).
Le nombre de degrés-jours d'une période de chauffage est la somme des relevés de tous les jours durant lesquels le chauffage a été théoriquement en fonction (jours de chauffage).
* Les degrés-jours ne sont pas calculés dans toutes les régions d'Europe de la même façon. En Suisse, on applique la méthode de la SIA (Société suisse des ingénieurs et des architectes), et on parle des degrés-jours 20/12: 20°C à l'intérieur / 12°C de température moyenne extérieure comme limite de chauffage.
La signature énergétique d'un bâtiment est un graphique qui présente – idéalement au fil des semaines – la consommation d'énergie de chauffage en fonction du froid extérieur (degrés-jours). Plus il fait froid, et plus la consommation du bâtiment augmente. Si l'installation de chauffage fonctionne bien et qu'elle est parfaitement réglée, et si le comportement des occupants ne varie pas (température choisie à 20°C, pas de fenêtres qui restent longuement ouvertes, etc.), les points du graphique devraient être alignés sur une droite. Plus cette droite est pentue, et plus le bâtiment est sensible au froid (faible isolation, courants d'air).
Plus les relevés des compteurs sont fréquents et réguliers, et plus on peut tirer d'informations intéressantes en consultant la signature énergétique. Des relevés hebdomadaires donnent des résultats objectifs et fiables. Cette fréquence permet également de repérer les défauts techniques de l'installation. Avec des relevés plus espacés (mensuels, par exemple), il est plus difficile de repérer les éventuels défauts ou les dérives de fonctionnement. Il est recommandé de relever ses compteurs à jour et heure fixes (par exemple, chaque dimanche soir à 22h)
Pour tracer la signature énergétique, ConsoBat additionne les consommations de tous les compteurs de la catégorie "Chaleur": chauffage, eau chaude sanitaire, voire électricité utilisée par les installations techniques liées au chauffage. Dans certains cas, le compteur "Chaleur" peut aussi comprendre l'électricité des appareils domestiques et de l'éclairage, si le bâtiment n'a qu'un seul compteur électrique pour le chauffage, l'eau chaude sanitaire et l'électricité ménage.
Pour produire la signature énergétique, ConsoBat ne fait pas de déduction théorique de la consommation d'eau chaude (ni de l'électricité ménage, dans le cas d'un compteur unique), considérant que la consommation d'énergie pour l'eau chaude et les appareils électriques du bâtiment reste plus ou moins constante au fil des semaines et influence de manière homogène la signature énergétique. Ainsi, selon le bâtiment, une anomalie de la signature énergétique peut provenir d'un changement important dans l'usage de l'eau chaude sanitaire ou des appareils électriques.
Un bâtiment équipé de capteurs solaires thermiques, de panneaux photovoltaïques ou d'une grande surface vitrée orientée au sud peut voir sa consommation d'énergie baisser fortement lors des journées hivernales bien ensoleillées – ce qui peut expliquer une signature énergétique peu homogène.

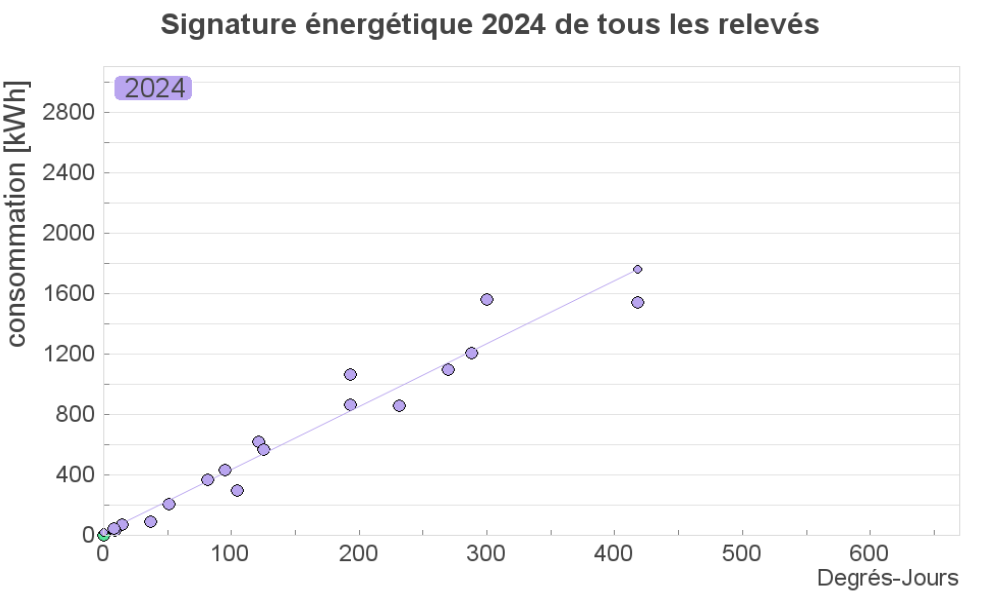

Le graphique ci-dessus présente la signature énergétique d'un bâtiment pour toute une année. La ligne droite représente la droite de référence, alors que les points sont les mesures ponctuelles (relevés des compteurs). On constate une faible dispersion des mesures par rapport à la droite de référence: la situation est normale; elle témoigne de la bonne régulation de l'installation de chauffage.
Le rôle du système de régulation est justement de tenir compte non seulement des conditions météorologiques extérieures, mais aussi des caractéristiques du bâtiment (capacité de stockage de la chaleur dans les dalles et les murs, temps nécessaire au bâtiment pour monter en température et se refroidiri) et des caractéristiques des installations techniques (puissance de chauffage, surface des radiateurs ou du chauffage au sol).
Dans l’exemple ci-dessus, un relevé se situe très au-dessus de la droite de référence. Plusieurs explications sont possibles:
Révéler des problèmes qui passeraient inaperçus
Ainsi, la lecture de la signature énergétique permet la détection de défauts qui seraient restés cachés autrement. Le cas échéant, il est utile de demander l'avis d’un spécialiste: maître ramoneur, personne ayant des compétences en physique du bâtiment, chauffagiste-installateur qualifié. Sur la base des signatures énergétiques, il pourra orienter ses recherches, corriger le défaut et fournir de précieux conseils pour bien utiliser l'installation de chauffage.
À savoir
Sur les graphiques de ConsoBat, le dernier relevé en date est présenté par un gros point noir, ce qui permet de repérer rapidement un problème.
En plaçant le curseur sur n'importe quel point du graphique, on peut lire sa valeur et la date du relevé.
ConsoBat
energie-environnement.ch
Rue du Tunnel 7, CH-1227 Carouge
www.energie-environnement.ch
consobat@energie-environnement.ch
Tél. +41 22 809 40 59
22 septembre 2021

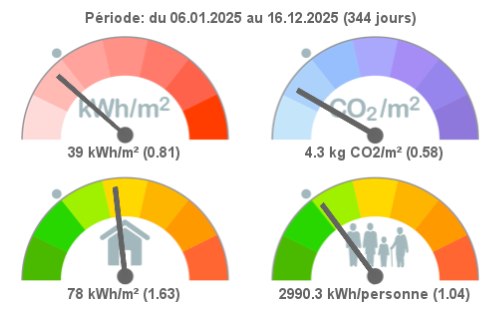

Accessible directement sous www.consobat.ch, une nouvelle version de ConsoBat a été mise en ligne. Disponible en allemand et en français, elle améliore l'ergonomie et l'affichage des données, présente un nouveau tableau de bord (dashboard) pour évaluer la Performance Énergie & CO2 du bâtiment, et offre un choix de 15 stations météorologiques de Suisse occidentale, qui délivrent toutes – automatiquement et quotidiennement – leurs degrés-jours pour une meilleure surveillance de la signature énergétique.
Pour cette nouvelle version, 7 stations météo du canton de Neuchâtel, qui délivraient leurs degrés-jours seulement une fois par semaine, ne sont plus proposées (La Brévine, La Sagne, Le Locle, NE Littoral Est, NE Littoral Ouest, Val-de-Ruz, Val-de-Travers). Les utilisateurs concernés doivent choisir une autre station météo pour leur bâtiment: voir la liste des 15 stations disponibles sous l'onglet "Bâtiment"; on y trouvera 2 nouvelles stations météo dans le Jura bernois. Les relevés des compteurs ne sont pas impactés par un changement de station météo, qui peut être effectué à tout moment.

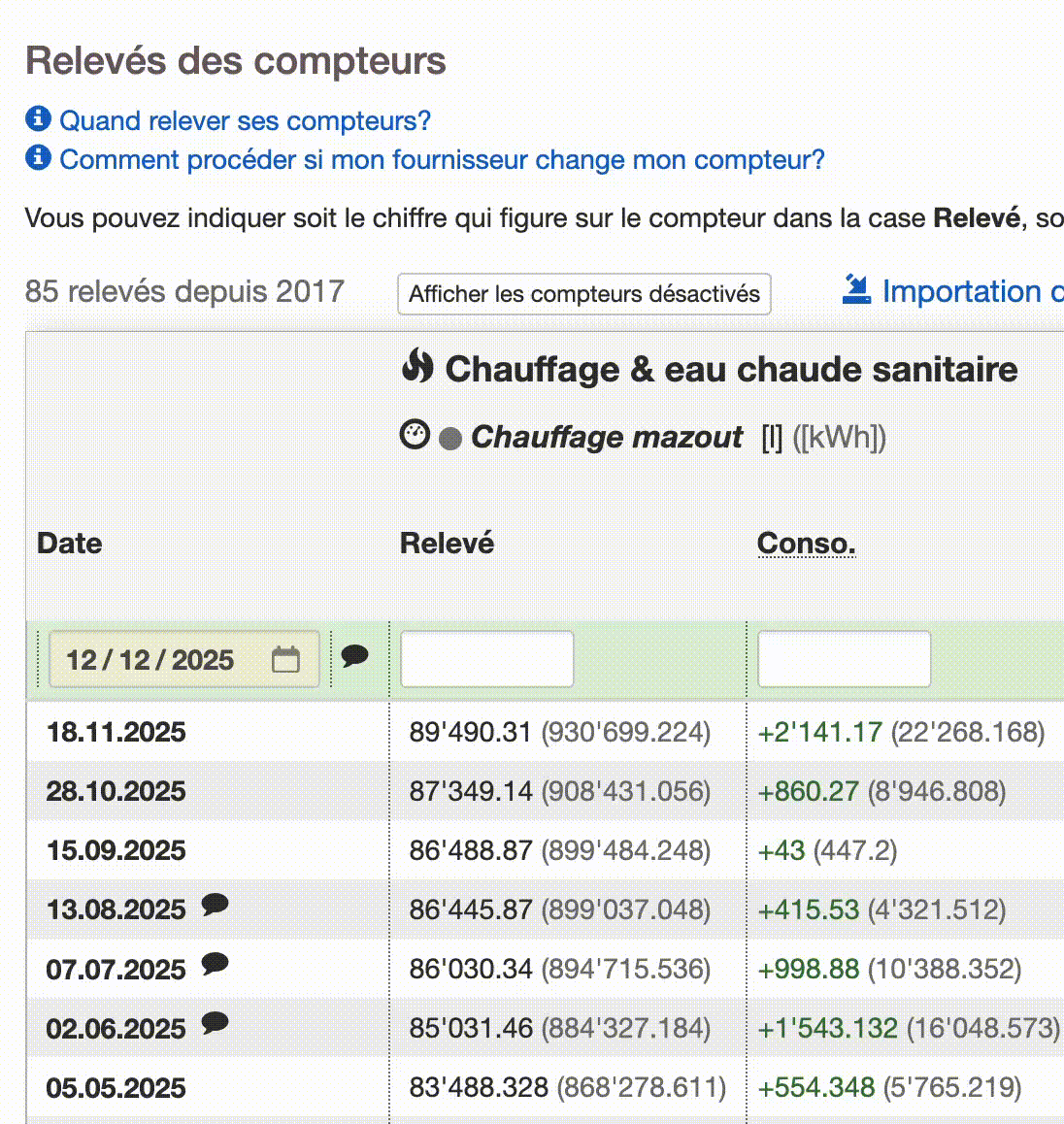

Avec cette nouvelle version, ConsoBat est plus facilement utilisable sur petits écrans. On peut donc relever ses compteurs avec le smartphone en main, soit sous l'onglet "Compteurs" (défilement vertical, plus aisé), soit sous l'onglet "Relevés" (défilement horizontal). L'utilisation d'un ordinateur de bureau reste cependant plus confortable pour gérer ses compteurs et ses relevés, ou consulter ses graphiques.
Par ailleurs, cette version apporte d'autres améliorations: la base de données des degrés-jours a été entièrement actualisée et consolidée; le nombre d'habitants par immeuble n'est plus limité à 99; la procédure est simplifiée en cas de changement de compteurs; des bugs, lors de l'exportation ou de l'importation de relevés, ont été corrigés; l'utilisateur peut choisir l'unité de ses compteurs "Autres"; etc.
Si vous rencontrez un problème avec cette nouvelle version, videz le cache de votre navigateur et redémarrez-le.
Merci aux utilisateurs dont les remarques ont permis d'améliorer cet outil. Et merci d'avance à ceux qui signaleront des problèmes passés inaperçus lors des derniers tests!
28 juillet 2020
Si votre bâtiment possède un seul compteur pour le décompte du chauffage et de l’électricité-ménage, vous avez peut-être remarqué que l’indice de performance s’est brusquement dégradé pendant quelques semaines. Il s’agit d’un bug apparu lors d’une mise à jour informatique de ConsoBat – bug qui a été désormais corrigé.
Ce bug n’a pas affecté vos données, mais uniquement le calcul réalisé pour afficher l’indice de performance. Pour obtenir un indice correct, il suffit de rafraîchir la page "Graphiques".
À chacune de vos connexions, ConsoBat recalcule tous les graphiques à partir des relevés des compteurs du bâtiment.
Merci beaucoup aux utilisateurs qui ont signalé ce bug.
11 février 2020
Si vous rencontrez un problème d'affichage, essayez de vider le cache de votre navigateur et rechargez la page
Cette version amène plusieurs nouveautés:
1. La possibilité d'afficher les graphiques en fonction de l'année civile (1er janvier-31 décembre) ou de la période de chauffe (1er juillet-30 juin). Il est possible de passer d'un calendrier à l'autre en cliquant sur un bouton situé en haut à droite. On peut également configurer sa préférence sur la page du profil-utilisateur.
2. Un outil pour créer automatiquement un fichier-modèle Excel pour importer en une fois des relevés dans les compteurs déjà créés dans ConsoBat. ConsoBat permettait déjà d'exporter les données.

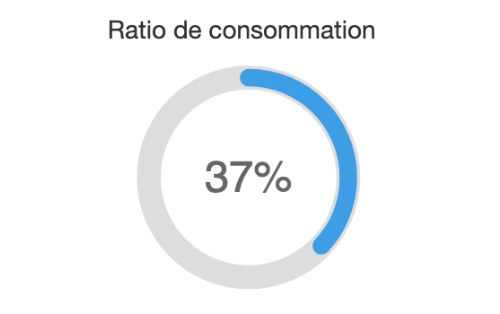

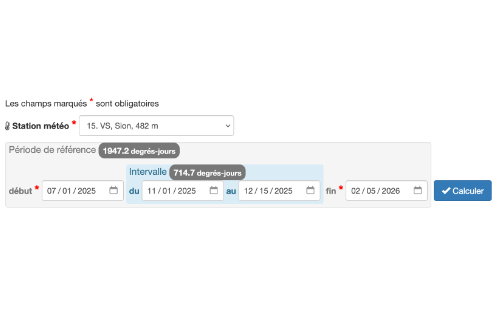

3. Un outil pour calculer la consommation partielle d'énergie de chauffage entre deux dates en fonction des degrés-jours, par exemple pour établir la part de charges d'un locataire ou d'un co-locataire qui n'aurait pas été présent toute l'année.
4. L'indication des émissions de CO2 induites par le chauffage, la production d'eau chaude sanitaire et la consommation d'électricité du ménage. Elle figure sur la page Liste des bâtiments (pour la période de chauffage en cours) et au bas des graphiques Indice de performance (onglet Graphiques/Chaleur).
5. Un résumé synthétique des performances de chaque bâtiment figurant dans la Liste des bâtiments pour la période en cours (consommation par m2 chauffé, CO2 du bâtiment pour le chauffage et l'électricité, et CO2 par habitant).
6. Cela ne se voit pas encore, mais le coeur de ConsoBat a été revu pour fonctionner en mode multilingue. Une version en allemand est prévue pour 2020.
Par ailleurs, les taux de conversion des combustibles (gaz naturel, mazout, bois) en kWh ont été légèrement modifiés pour correspondre à ceux utilisés dans les normes SIA (voir le convertisseur d'énergies de chauffage . Il est donc possible que l'indice de performance de votre bâtiment soit légèrement différent de ce qu'il était dans la version précédente de ConsoBat.
Finalement, cette version améliore l'ergonomie de plusieurs fonctions, corrige des bugs et des problèmes signalés par les utilisateurs (merci encore à eux), et donne davantage d'informations utiles aux utilisateurs. Elle résout notamment un problème d'affichage qui peut survenir lorsqu'une page contient de nombreux graphiques à afficher (erreur 503).
18 octobre 2018
1. Cette version améliore l’ergonomie sur ordinateurs, petits écrans et smartphones. Elle permet de créer jusqu’à 30 compteurs par bâtiment. Elle corrige enfin plusieurs bugs signalés par les utilisateur (merci à eux).
24 novembre 2017
1. Les graphiques de consommation présentent la moyenne de consommation journalière entre deux relevés (et non plus les valeurs des relevés): on peut mieux se rendre compte de l'évolution de la consommation, même si les relevés ne sont pas réguliers.
2. Tous les degrés-jours quotidiens sont affichés (et non plus la somme des degrés-jours entre deux périodes de relevés).

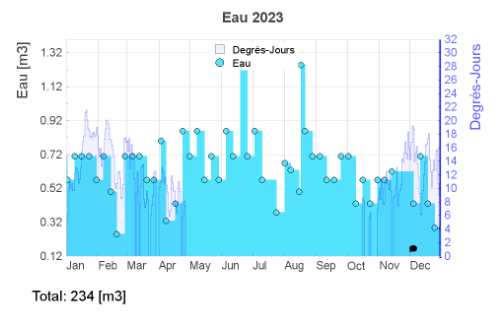

3. Les degrés-jours quotidiens sont affichés sur tous les graphiques: on peut comparer une consommation non liée au chauffage avec l'évolution du froid extérieur. Par exemple la consommation d'eau: "Est-ce que les occupants du bâtiment prennent davantage de bains lorsqu'il fait plus froid?"
4. Les graphiques peuvent être agrandis: on peut mieux y lire les détails, et les utiliser pour des rapports et des présentations.
La période de calcul s'arrête à la date des derniers degrés-jours disponibles dans ConsoBat. Les relevés de compteurs inscrits à une date ultérieure ne sont plus pris en compte. Ainsi les résultats sont corrects, même si la station météorologique choisie a du retard dans la fourniture de ses degrés-jours.
Cette nouvelle version de Consobat propose davantage d'infobulles pour expliquer son fonctionnement. Elle met aussi en garde les utilisateurs lorsqu'une consommation est négative. Enfin, elle corrige quelques problèmes signalés par les utilisateurs (merci beaucoup à eux).
Avec la version 9 de Safari, ConsoBat peut présenter des bugs lors de la modification des relevés ou des compteurs. Il est conseillé de passer à la version 11 de ce navigateur, qui corrige aussi des problèmes de sécurité.
